Прямой ответ: прокладывайте проводку так, чтобы она не пересекала активные траектории рабочих жидкостей, располагайте кабели выше ожидаемого уровня затопления, применяйте влагозащитные бухты и жесткие короба, а все соединения защищайте от коррозии и электрохимической деградации. Подробный разбор технических приемов и готовые решения собраны в Как учитывать положение рабочих жидкостей при прокладке проводки, откуда можно взять схемы и спецификации. Дальше — конкретика: куда ставить, какие материалы выбирать и как проверять систему при эксплуатации.
Планирование: анализ потоков и зон риска
Прежде чем тянуть кабель, нарисуйте карту помещений с указанием источников рабочих жидкостей: стиральные и посудомоечные машины, мойки, компрессоры, стенды для разборки, емкости с растворителями. Для каждой точки отметьте возможные направления проливов — это базовый критерий для высоты трасс и выбора защитных решений.
Критические вопросы: какие жидкости используются (вода, эмульсии, кислоты, масла), насколько агрессивны они к металлам и изоляции, есть ли вероятность долгосрочных подтёков или только разовые проливы. Для агрессивных гидравлических сред предпочтительны материалы с химстойкостью, а для масла — блокировки и локальные поддоны.
Высота прокладки и правила расположения
Минимальный практический принцип — кабель должен быть либо выше потенциальной линии подтёка, либо полностью вне зоны попадания жидкости. В жилых помещениях это обычно 20–30 см выше уровня пола в зонах с возможным подтёком; в мастерских с емкостями и станками — не ниже 1,2–1,5 м, если нет защиты.

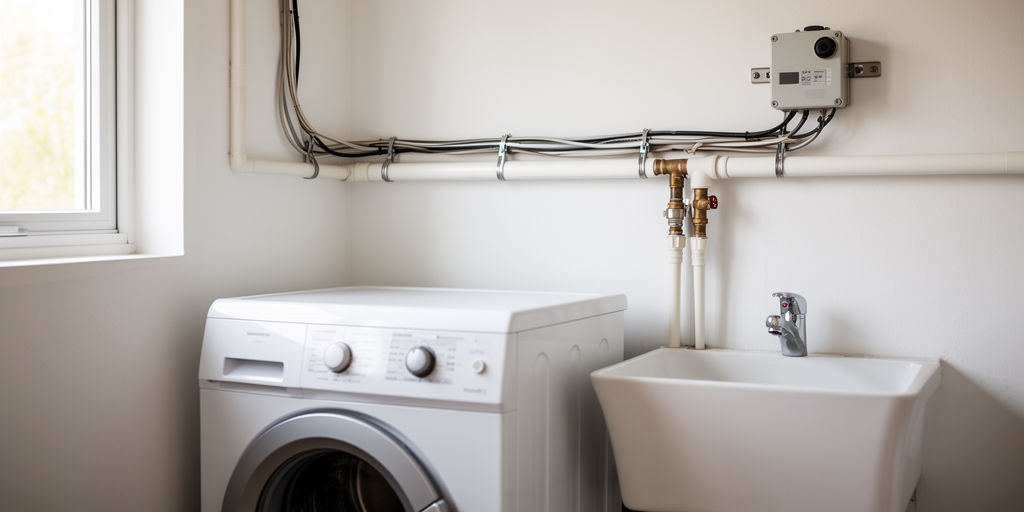

- Над стиральными и посудомоечными машинами прокладка должна проходить по стене выше выводов бытового оборудования и на достаточном удалении от патрубков.

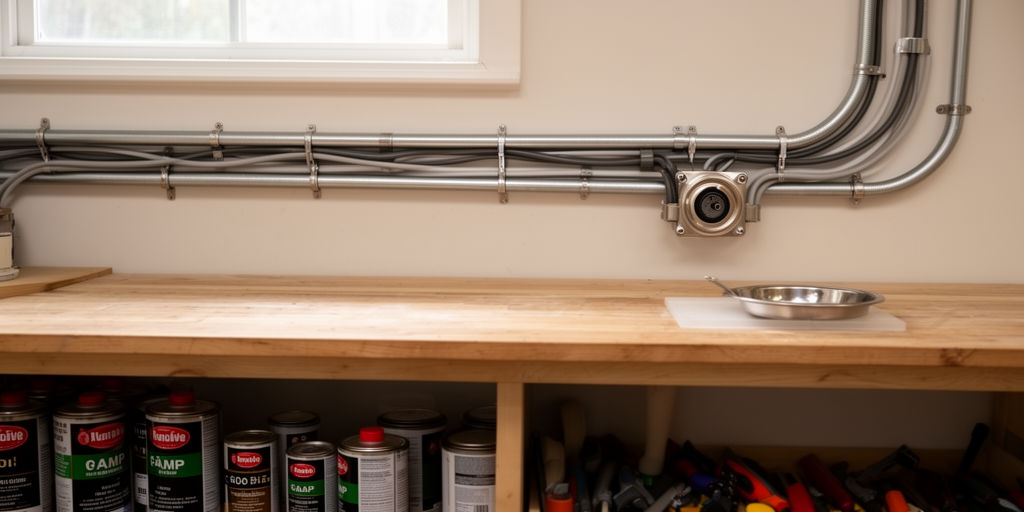

- Над рабочими верстаками, где применяются масла и растворители, используйте навесные короба на высоте, доступной для обслуживания, но вне прямой струи при проливе.
- Кабель в полу, где возможны проливы, считается критикой — либо поднять трассу, либо поместить её в герметизированный, заполненный смолой лоток.
Выбор материалов и покрытия
Изоляция кабеля и материал оболочки определяют срок службы в условиях воздействия жидкостей. Для влажных и агрессивных зон применяйте кабели с маркировкой H07RN-F (маслостойкий каучук) или аналоги с химстойкой полиэтиленовой оболочкой. В помещениях с паровыми и агрессивными средами используйте дополнительные защитные гофры из ПВХ или нейлона.
- Для наружных и подвальных трасс берите кабели с UV- и гидрофобной обработкой.
- Для мест с маслом — металлорукава или стальные короба с внутренним антикоррозийным покрытием.
- Сопрягаемые элементы (зажимы, скобы) — из нержавеющей стали или с оцинковкой высокой толщины.
Соединения и коробки: герметичность как правило номер один
Герметичные распределительные коробки (класс IP65 и выше) — не прихоть, а обязательное требование в местах возможных проливов. Все клеммные соединения должны быть либо внутри герметичных корпусов, либо выполнены с применением влагозащитных гелеобразных стикеров и термоусадочных трубок с клеевым слоем.
- Используйте герметичные вводы кабеля с манжетами и уплотнителями.
- При отсутствии сертифицированных коробок временные решения допускаются только в сухих зонах и под условием регулярной инспекции.
Коррозия: электрические и химические механизмы
Коррозия не равна простому ржавению — это сочетание электрохимического воздействия, влаги и агрессивных компонентов. Металлические поверхности в местах контакта с водой и электропроводкой образуют гальванические пары, что ускоряет разрушение. Избежать этого можно изоляцией контактов, применением неметаллических крепежей и защитных покрытий.
Практический совет: не смешивайте алюминий и медь в неизолированных соединениях без диэлектрических прокладок — это классическая причина ускоренной коррозии и появления сопротивления в цепи.
Защита от коротких замыканий: предохранители и разводка
Даже при идеальном размещении требуется продумать автоматическую защиту: дифференциальные автоматы (УЗО), правильно подобранные номинальные автоматы и локализация цепей по зонам риска. Рекомендуется отдельная линия с УЗО для влажных участков и станков с масляными системами.
- Разделяйте силовые и управляющие проводники, чтобы при локальной утечке не пострадали другие цепи.
- Добавьте контрольные точки с индикатором утечки тока в зонах мастерской.
Специфика для дома: кухни, ванные, постирочные
В быту риски менее агрессивны, но часты и системны. В местах около моек и стиралок ставьте кабели на высоте, применяйте розетки с защитой от брызг (IP44 и выше), а для стационарной техники — отдельные розетки, выведенные на высоту 20–30 см выше пола и с УЗО.
Пример ошибки: розетка на уровне пола рядом с емкостью под моющее средство — частые подтёки приводят к коррозии контактных групп и последующему КЗ.
Специфика для мастерской: масла, растворители, емкости
В мастерской ключевое — локализация трасс вне прямой зоны разлива и применение поддонов и лотков под рабочие места. Если уровень риска высокий, кабели — в металлических коробаx с отводами и дренажными отверстиями в контролируемых точках отведения жидкости.
Проверки и обслуживание: что и как контролировать
Регулярные осмотры сокращают аварии. Список базовых проверок:
- визуальный осмотр изоляции и мест крепления каждые 3 месяца;
- измерение сопротивления изоляции перед началом сезонной работы;
- проверка герметичности коробов и отсутствие влаги внутри после осадков или проливов;
- замена корродированных крепежей и немедленная переработка приспособлений, где обнаружены капиллярные подтеки.
Ошибки, которые стоят дорого
Типичные просчёты: прокладка в полу без защиты, использование бытовых розеток в зоне химических испарений, смешивание металлов в зажимах, отсутствие дренажей в коробаx. Стоимость исправления растёт экспоненциально с накоплением коррозии и повреждений изоляции — поэтому затраты на профилактику окупаются быстро.
Резюме
Свод правил коротко: проанализируйте потоки жидкостей, поднимите трассы выше зон риска, применяйте материалы и коробки с соответствующей степенью защиты, герметизируйте соединения и делите питание по зонам с отдельной защитой. Регулярные осмотры и простые технические решения — лотки, диэлектрические прокладки, УЗО — дают реальную защиту от коррозии и коротких замыканий в доме и мастерской.
